两轴云台不含相机 S-2T01
- 型号: S-2T01
- 颜色:
- 价格: 450元
产品详情

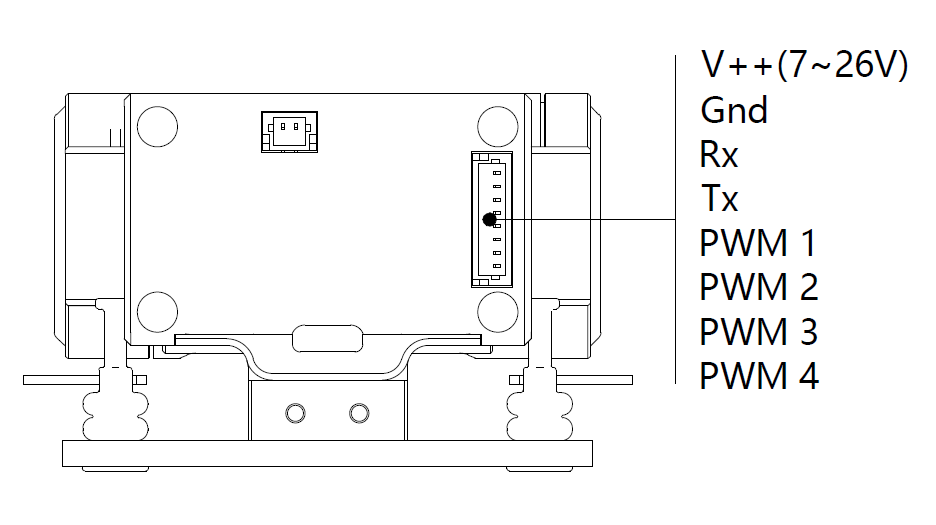

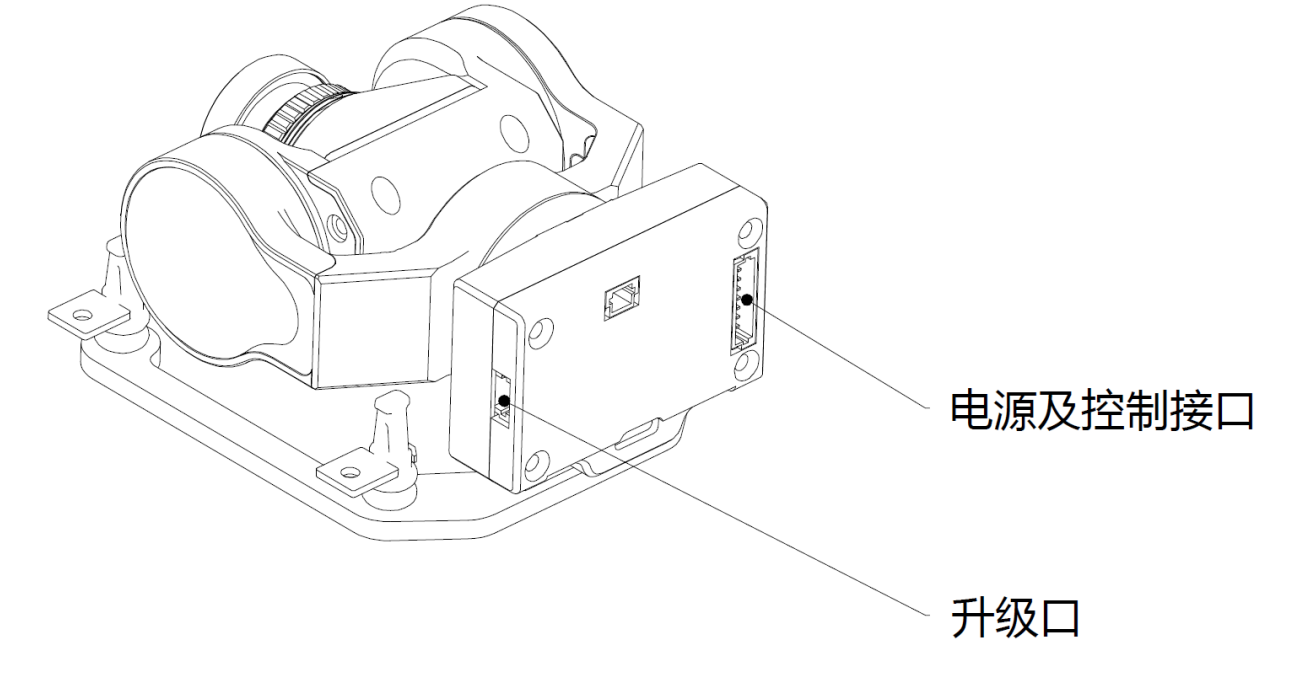

一、接口介绍：
二、连接及使用：
2.1 连接电源
使用合适的电源为云台供电，可以直接使用 2~6S 锂电池
为云台供电。若使用飞控上降压电源为云台供电，请确保电源
输出功率不小于 5W。
2.2 连接图传
将云台外露的同轴线束连接至图传天空端，注意同轴线束
与云台连接的部分不能固定过紧，要留有一定的活动长度，
确保云台减震行程下线束都可以自由活动。
2.3 控制通道
2.3.1 PWM 1
PWM 1 通道为云台工作模式通道，共有三个工作模式：
l俯仰及滚转锁定、指向跟随模式
此模式下，云台俯仰及滚转轴始终保持水平，不跟随机
身姿态变化而变化，指向轴为跟随模式，跟随机身指向
角变化而变化。
l俯仰锁定、滚转及指向跟随模式
此模式下，云台俯仰轴始终保持水平，不跟随机身姿态
变化而变化，滚转及指向轴为跟随模式，跟随机身滚转
和指向角变化而变化。
l三轴全跟随模式
此模式下，云台俯仰、滚转及指向轴为跟随模式，跟随
机身姿态变化而变化。
PWM 1 通道请使用遥控器上的三挡开关通道来控制。
2.3.2 PWM 2
PWM 2 通道为云台跟随灵敏度通道，此通道用来控制云台
跟随的响应快慢，请使用遥控器上的旋钮通道来控制。
2.3.3 PWM 3
PWM 3 通道为云台俯仰轴控制通道，请使用遥控器上的波
轮通道来控制，可通过修改遥控器通道行程来改变云台转动角度
范围。
