产品展示

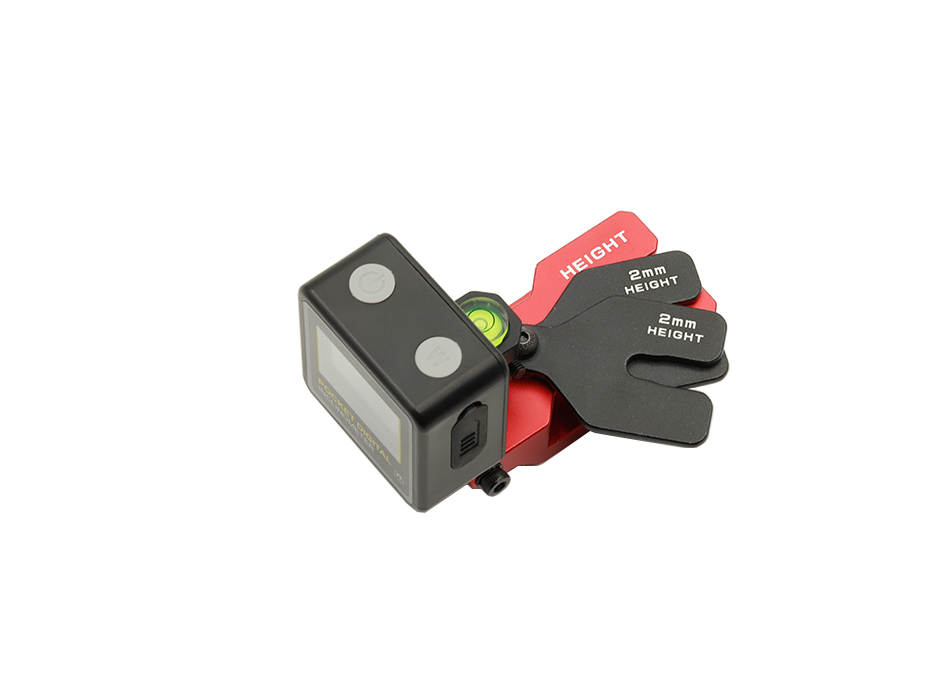

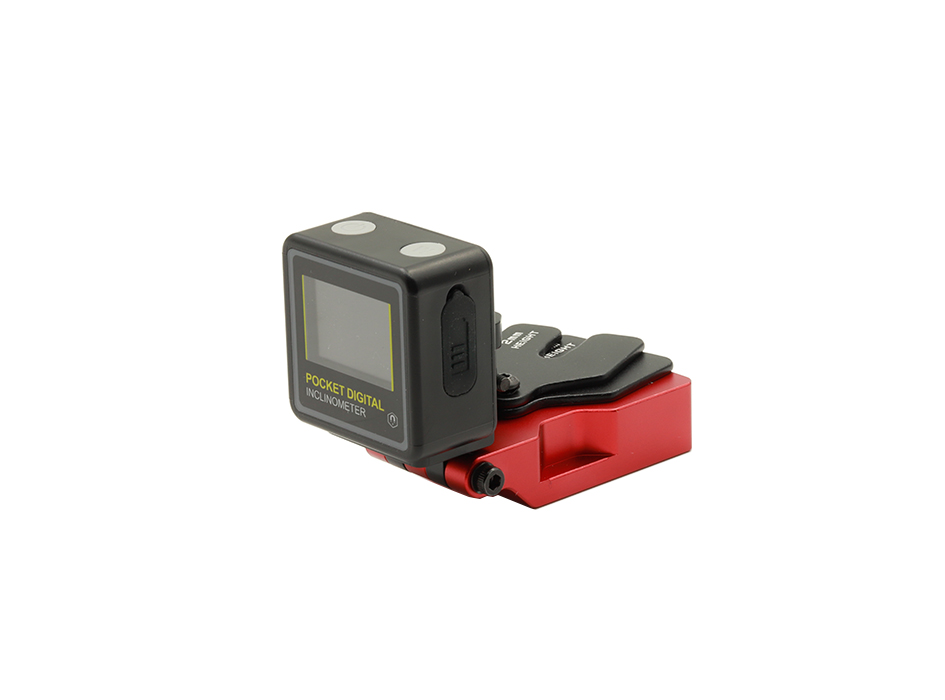

旋转黑色垫片，可以调解桨夹高度：14mm/16mm/18mm/桨根厚度为2.5mm-5mm且安装孔≥M2.5MM的直升机旋翼测量角度时使用。金属件采用6061T6铝合金高精度数控加工。

顶部的数显倾角盒具有磁性吸附测量面功能，两种测量角度，一键切换两种单位斜率和角度。带Type-C充电线，具有充电功能，使用中无需再为电池失效担心。

LCD液晶高清显示，带背光功能，处于阳光下依然能看清。

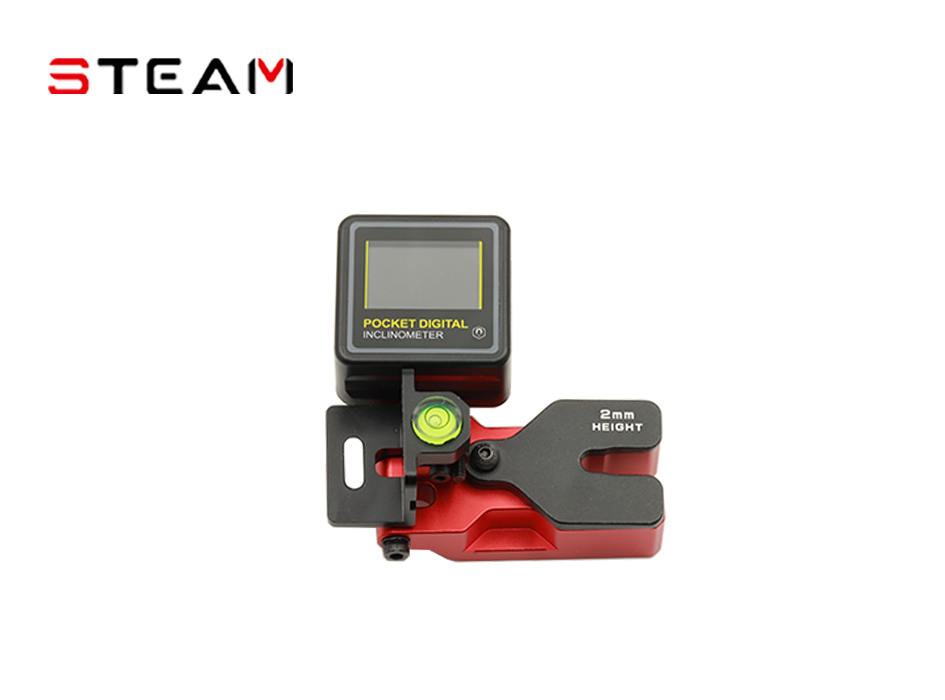

此款三代智能数字螺距尺/AK900专用,能测量尾桨角度。

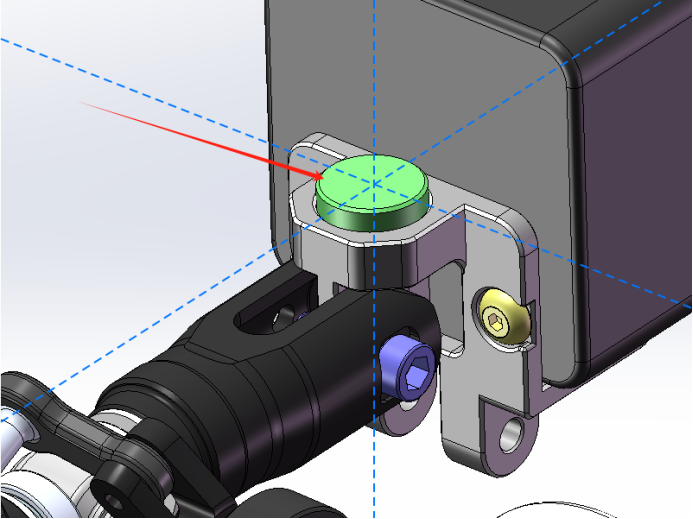

(测量尾桨角度时，需将水平泡置于水平。)

使用前先将螺距尺的底面置于电机或者直升机其他相对平整部位。在开机状态下，再短按数显倾角盒顶部的开机键，屏幕上的数字变为“0.00”并显示字符“REF”。

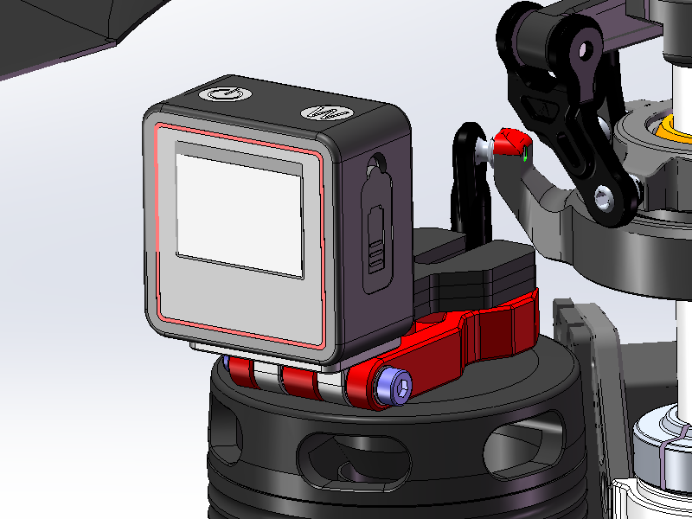

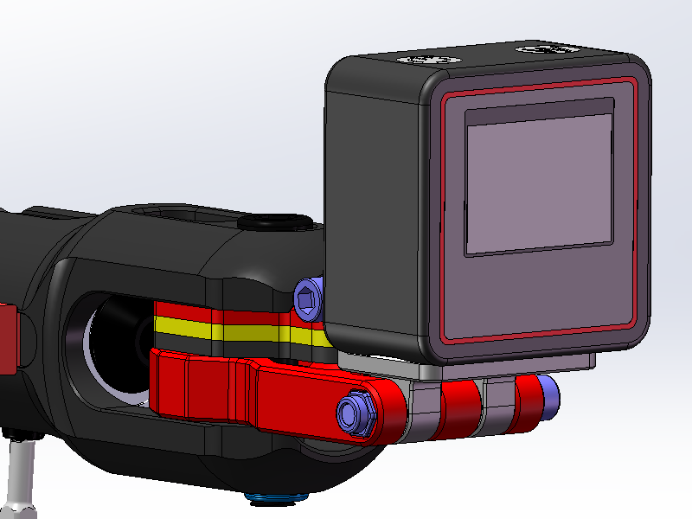

若测的是主旋翼，那么根据桨根的厚度增减金属片，并将金属件嵌进主旋翼夹座，获得的角度值即为螺距角度。

若测的是尾旋翼，要先将底部的金属件拆卸，以此来减轻重量，降低带来的干扰。

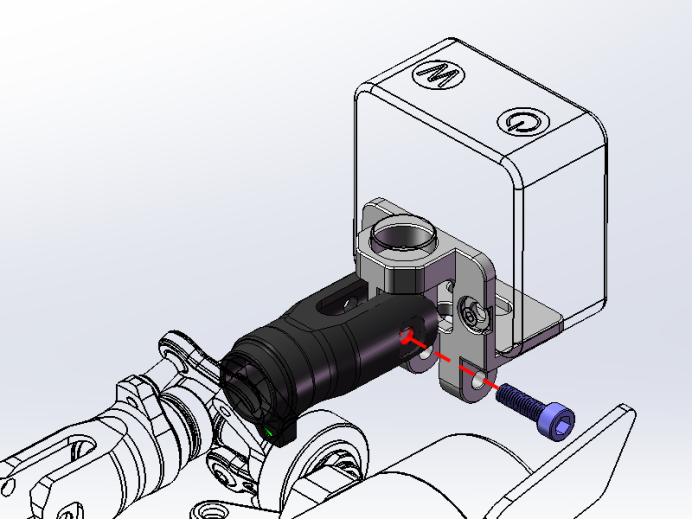

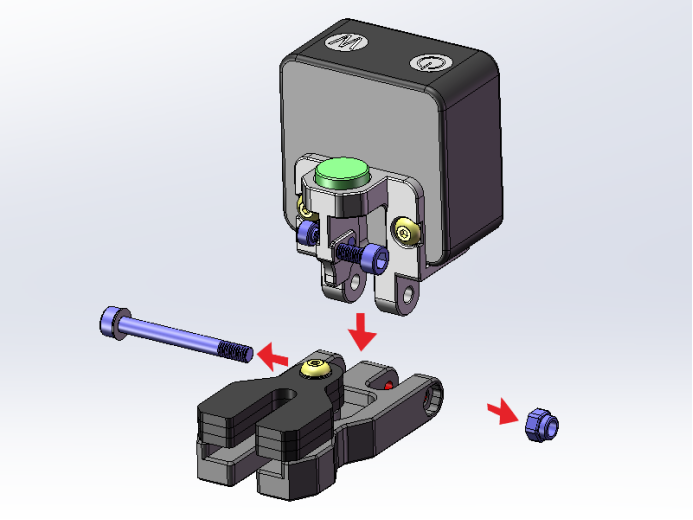

根据桨根的安装孔选用M2.5还是M3的孔位，选用相应的螺丝，取出不适配的螺丝，将L型底板背部伸入尾旋翼夹座，拧紧螺丝。

相关产品编号：

三代智能数字螺距尺/AK900专用  AK90032

迷你数显倾角仪/螺距测量仪  HOT100006-1

三代智能数字螺距尺/绿  HOT100008-A

三代智能数字螺距尺/红  HOT100008-B

三代智能数字螺距尺/钛  HOT100008-C

二代三代智能背光螺距显示器  HOT100006-3

二代螺距尺L型单底座/带水平珠  HOT100006-2

产品规格：

数显倾角盒（36.0×36.0×20.0mm）×1

L型底板（27.0×29.0×29.0mm）×1

金属件（59.0×29.0×14.0mm）×1

金属片（41.0×29.0×2.0mm）×2

磁铁（Φ4.0×12.0×2.0mm）×1

三波峰垫片（Φ3.0×Φ6.0×0.25mm）×2

M3.0×10mm 半圆头内六角螺丝×1

M3.0×28mm 杯头内六角螺丝×1

M3.0防松螺母×1

M3.0×5mm 半圆头内六角螺丝×2

M2.5×8mm 杯头内六角螺丝×1

M3.0×10mm 杯头内六角螺丝×1

水平泡×1

充电线×1
